チョットワカル Row-Based Replication・その５

2019/11/27

sejima

こんにちわ。せじまです。
今回も replication の話をします。

はじめに

第５回です。

今回は TABLE_MAP_EVENT に関する話をします。 MySQL Internal Manual ではこちらになります。

14.10.1 TABLE_MAP_EVENT

解説

TABLE_MAP_EVENT には、更新対象の database_name.table_name と、更新対象の columnの型の情報が保存されています。また、型の compatibility check や replicate-do-db などのチェックをするのに使われています。

では早速ソースコードを読んでいきましょう。

SQL Thread で handle_slave_sql() から降りてきます。

まずは Table_map_log_event::do_apply_event()

  enum_tbl_map_status tblmap_status = check_table_map(rli, table_list);

10731

enum_tbl_map_status tblmap_status = check_table_map(rli, table_list);

TABLE_MAP_EVENT に含まれる database_name.table_name が replication filter にヒットするか確認しています。

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/log_event.cc#L10651-L10681

static enum_tbl_map_status check_table_map(Relay_log_info const *rli,
                                           RPL_TABLE_LIST *table_list) {
  DBUG_ENTER("check_table_map");
  enum_tbl_map_status res = OK_TO_PROCESS;

  if (rli->info_thd->slave_thread /* filtering is for slave only */ &&
      (!rli->rpl_filter->db_ok(table_list->db) ||
       (rli->rpl_filter->is_on() &&
        !rli->rpl_filter->tables_ok("", table_list))))
    if (rli->info_thd->get_transaction()->xid_state()->has_state(
            XID_STATE::XA_ACTIVE))
      res = FILTERED_WITH_XA_ACTIVE;
    else
      res = FILTERED_OUT;
  else {
    RPL_TABLE_LIST *ptr = static_cast<RPL_TABLE_LIST *>(rli->tables_to_lock);
    for (uint i = 0; ptr && (i < rli->tables_to_lock_count);
         ptr = static_cast<RPL_TABLE_LIST *>(ptr->next_local), i++) {
      if (ptr->table_id == table_list->table_id) {
        if (strcmp(ptr->db, table_list->db) ||
            strcmp(ptr->alias, table_list->table_name) ||
            ptr->lock_descriptor().type !=
                TL_WRITE)  // the ::do_apply_event always sets TL_WRITE
          res = SAME_ID_MAPPING_DIFFERENT_TABLE;
        else
          res = SAME_ID_MAPPING_SAME_TABLE;

        break;
      }
    }
  }

10651

10652

10653

10654

10655

10656

10657

10658

10659

10660

10661

10662

10663

10664

10665

10666

10667

10668

10669

10670

10671

10672

10673

10674

10675

10676

10677

10678

10679

10680

10681

static enum_tbl_map_status check_table_map(Relay_log_info const *rli,

RPL_TABLE_LIST *table_list) {

DBUG_ENTER("check_table_map");

enum_tbl_map_status res = OK_TO_PROCESS;

if (rli->info_thd->slave_thread /* filtering is for slave only */ &&

(!rli->rpl_filter->db_ok(table_list->db) ||

(rli->rpl_filter->is_on() &&

!rli->rpl_filter->tables_ok("", table_list))))

if (rli->info_thd->get_transaction()->xid_state()->has_state(

XID_STATE::XA_ACTIVE))

res = FILTERED_WITH_XA_ACTIVE;

else

res = FILTERED_OUT;

else {

RPL_TABLE_LIST *ptr = static_cast<RPL_TABLE_LIST *>(rli->tables_to_lock);

for (uint i = 0; ptr && (i < rli->tables_to_lock_count);

ptr = static_cast<RPL_TABLE_LIST *>(ptr->next_local), i++) {

if (ptr->table_id == table_list->table_id) {

if (strcmp(ptr->db, table_list->db) ||

strcmp(ptr->alias, table_list->table_name) ||

ptr->lock_descriptor().type !=

TL_WRITE) // the ::do_apply_event always sets TL_WRITE

res = SAME_ID_MAPPING_DIFFERENT_TABLE;

else

res = SAME_ID_MAPPING_SAME_TABLE;

break;

}

更新対象であると判断されれば、その table は rli->tables_to_lock に追加されます。

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/log_event.cc#L10731-L10758

  enum_tbl_map_status tblmap_status = check_table_map(rli, table_list);
  if (tblmap_status == OK_TO_PROCESS) {
    DBUG_ASSERT(thd->lex->query_tables != table_list);

    /*
      Use placement new to construct the table_def instance in the
      memory allocated for it inside table_list.

      The memory allocated by the table_def structure (i.e., not the
      memory allocated *for* the table_def structure) is released
      inside Relay_log_info::clear_tables_to_lock() by calling the
      table_def destructor explicitly.
    */
    new (&table_list->m_tabledef)
        table_def(m_coltype, m_colcnt, m_field_metadata, m_field_metadata_size,
                  m_null_bits, m_flags);

    table_list->m_tabledef_valid = true;
    table_list->m_conv_table = NULL;
    table_list->open_type = OT_BASE_ONLY;

    /*
      We record in the slave's information that the table should be
      locked by linking the table into the list of tables to lock.
    */
    table_list->next_global = table_list->next_local = rli->tables_to_lock;
    const_cast<Relay_log_info *>(rli)->tables_to_lock = table_list;
    const_cast<Relay_log_info *>(rli)->tables_to_lock_count++;

10731

10732

10733

10734

10735

10736

10737

10738

10739

10740

10741

10742

10743

10744

10745

10746

10747

10748

10749

10750

10751

10752

10753

10754

10755

10756

10757

10758

enum_tbl_map_status tblmap_status = check_table_map(rli, table_list);

if (tblmap_status == OK_TO_PROCESS) {

DBUG_ASSERT(thd->lex->query_tables != table_list);

Use placement new to construct the table_def instance in the

memory allocated for it inside table_list.

The memory allocated by the table_def structure (i.e., not the

memory allocated *for* the table_def structure) is released

inside Relay_log_info::clear_tables_to_lock() by calling the

table_def destructor explicitly.

new (&table_list->m_tabledef)

table_def(m_coltype, m_colcnt, m_field_metadata, m_field_metadata_size,

m_null_bits, m_flags);

table_list->m_tabledef_valid = true;

table_list->m_conv_table = NULL;

table_list->open_type = OT_BASE_ONLY;

We record in the slave's information that the table should be

locked by linking the table into the list of tables to lock.

table_list->next_global = table_list->next_local = rli->tables_to_lock;

const_cast<Relay_log_info *>(rli)->tables_to_lock = table_list;

const_cast<Relay_log_info *>(rli)->tables_to_lock_count++;

Rows_log_event::do_apply_event() も読んでみましょう

9567 行目から始まる if のブロックは 9783 行目まで続きます。たいへん長いです。

で、この中で Table_map_log_event::do_apply_event() で登録された、更新対象である table に関する処理が実行されます。

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/log_event.cc#L9709-L9711

        if (!ptr->m_tabledef.compatible_with(thd,
                                             const_cast<Relay_log_info *>(rli),
                                             ptr->table, &conv_table)) {

9709

9710

9711

if (!ptr->m_tabledef.compatible_with(thd,

const_cast<Relay_log_info *>(rli),

ptr->table, &conv_table)) {

table の compatibility check ということで、型チェックが入ります。

  for (uint col = 0; col < cols_to_check; ++col) {
    Field *const field = table->field[col];
    int order;
    if (can_convert_field_to(field, type(col), field_metadata(col), rli,
                             m_flags, &order)) {
      DBUG_PRINT("debug", ("Checking column %d -"
                           " field '%s' can be converted - order: %d",
                           col, field->field_name, order));

478

479

480

481

482

483

484

485

for (uint col = 0; col < cols_to_check; ++col) {

Field *const field = table->field[col];

int order;

if (can_convert_field_to(field, type(col), field_metadata(col), rli,

m_flags, &order)) {

DBUG_PRINT("debug", ("Checking column %d -"

" field '%s' can be converted - order: %d",

col, field->field_name, order));

型変換に関するチェックをする際、

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/rpl_utility.cc#L227

チョットワカル Row-Based Replication・その２でも言及した、DATETIME や TIMESTAMP もチェックされます。

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/rpl_utility.cc#L265-L292

  } else if (metadata == 0 &&
             (timestamp_cross_check(field->real_type(), source_type) ||
              datetime_cross_check(field->real_type(), source_type) ||
              time_cross_check(field->real_type(), source_type))) {
    /*
      In the above condition, we are taking care
      of case where
      1) Master having old TIME, TIMESTAMP, DATETIME
      and slave have new TIME2, TIMESTAMP2, DATETIME2
      or
      2) Master having new TIMESTAMP2, DATETIME2, TIME2
      with fraction part zero and slave have TIME,
      TIMESTAMP, DATETIME.
      We need second condition, as when we are
      upgrading from 5.5 to 5.6 TIME, TIMESTAMP,
      DATETIME columns are not upgraded to TIME(0),
      TIMESTAMP(0), DATETIME(0).
      So to support these conversion we are putting this
      condition.
    */
    /*
      TS-TODO: conversion from FSP1>FSP2.
      Can do non-lossy conversion
      from old TIME, TIMESTAMP, DATETIME
      to new TIME(0), TIMESTAMP(0), DATETIME(0).
    */
    *order_var = -1;
    DBUG_RETURN(true);

265

266

267

268

269

270

271

272

273

274

275

276

277

278

279

280

281

282

283

284

285

286

287

288

289

290

291

292

} else if (metadata == 0 &&

(timestamp_cross_check(field->real_type(), source_type) ||

datetime_cross_check(field->real_type(), source_type) ||

time_cross_check(field->real_type(), source_type))) {

In the above condition, we are taking care

of case where

1) Master having old TIME, TIMESTAMP, DATETIME

and slave have new TIME2, TIMESTAMP2, DATETIME2

2) Master having new TIMESTAMP2, DATETIME2, TIME2

with fraction part zero and slave have TIME,

TIMESTAMP, DATETIME.

We need second condition, as when we are

upgrading from 5.5 to 5.6 TIME, TIMESTAMP,

DATETIME columns are not upgraded to TIME(0),

TIMESTAMP(0), DATETIME(0).

So to support these conversion we are putting this

condition.

TS-TODO: conversion from FSP1>FSP2.

Can do non-lossy conversion

from old TIME, TIMESTAMP, DATETIME

to new TIME(0), TIMESTAMP(0), DATETIME(0).

*order_var = -1;

DBUG_RETURN(true);

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/rpl_utility.cc#L167-L175

/**
  Check if the types are criss cross means type1 is MYSQL_TYPE_TIMESTAMP
  and type2 as MYSQL_TYPE_TIMESTAMP2 or vice versa.
*/
inline bool timestamp_cross_check(enum_field_types type1,
                                  enum_field_types type2) {
  return ((type1 == MYSQL_TYPE_TIMESTAMP && type2 == MYSQL_TYPE_TIMESTAMP2) ||
          (type1 == MYSQL_TYPE_TIMESTAMP2 && type2 == MYSQL_TYPE_TIMESTAMP));
}

167

168

169

170

171

172

173

174

175

/**

Check if the types are criss cross means type1 is MYSQL_TYPE_TIMESTAMP

and type2 as MYSQL_TYPE_TIMESTAMP2 or vice versa.

inline bool timestamp_cross_check(enum_field_types type1,

enum_field_types type2) {

return ((type1 == MYSQL_TYPE_TIMESTAMP && type2 == MYSQL_TYPE_TIMESTAMP2) ||

(type1 == MYSQL_TYPE_TIMESTAMP2 && type2 == MYSQL_TYPE_TIMESTAMP));

}

そして、table の compatibility check の後、 table id と table のマッピングがされて

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/log_event.cc#L9733-L9747

table_id で更新対象の table を取得できるようになります。

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/log_event.cc#L9785-L9786

  table = m_table =
      const_cast<Relay_log_info *>(rli)->m_table_map.get_table(m_table_id);

9785

9786

table = m_table =

const_cast<Relay_log_info *>(rli)->m_table_map.get_table(m_table_id);

チョットワカル Row-Based Replication・その１の show binlog events の出力結果を見るとわかりますが、 UPDATE_ROWS_EVENT などの ROWS EVENT は、 table を名前ではなく、 TABLE_MAP_EVENT で割り当てた table_id 指定で更新するようです。で、UPDATE_ROWS_EVENT などはまずその table_id で更新対象の table を参照している、と。

そのあと、9799行目から 10074行目にかけて、UPDATE_ROWS_EVENT などの ROWS EVENT が処理されるんですが、これまた長いです

https://github.com/mysql/mysql-server/blob/mysql-8.0.12/sql/log_event.cc#L9799-L10074

まずは (rli)->m_table_map.get_table(m_table_id) で NULL が返ってきた場合、 replication filter で更新対象から外されたってことになります。

  if (table) {
    /*
      table == NULL means that this table should not be replicated
      (this was set up by Table_map_log_event::do_apply_event()
      which tested replicate-* rules).
    */

9799

9800

9801

9802

9803

9804

if (table) {

table == NULL means that this table should not be replicated

(this was set up by Table_map_log_event::do_apply_event()

which tested replicate-* rules).

Columnのメタデータなどに関する補足

binlog_format=ROW かつ binlog_row_image=FULL の場合、更新前と更新後の行のデータがすべて保存されているので、 binlog は Change data capture の用途にも使うこともできそうなわけです（わたしは Change data capture に疎いですが)。
例えば、居住地の情報を岡山県から茨城県に書き換えるトランザクションがあった場合、binlog_format=STATEMENTでは、「茨城県に書き換わった」ということしかわからないかもしれません。しかし、 binlog_format=ROW かつ binlog_row_image=FULL だった場合、「岡山県から茨城県に書き換わった」ということまで、binlogを読んだだけで確実にわかるわけです。

ちなみに、 binlog を capture するためのソフトウェアは古くから開発されており、例えば uber/storagetapper といったものも公開されています。

MySQL8.0 では、 binlog_row_metadataというパラメータが追加されており、さらに詳細なColumnのメタデータを取得できるようになりました。

詳しくは、以下の MySQL High Availability の記事で解説されています。

More Metadata Is Written Into Binary Log

Column のメタデータを binlog に追加することにより、さらに binlog の使い勝手が良くなっていきそうですね。

終わり

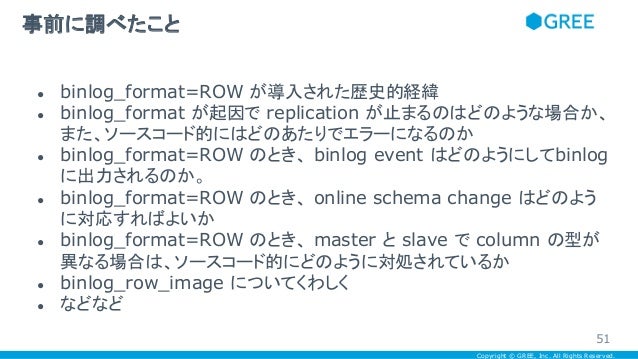

こちらののスライドで言及していた以下のことについて、これでだいたい触れました。

あとは、今回の連載で取り上げたWorkLogやソースコードの関数など読み込んでもらうと、より理解が深まるでしょう。例えば、RBRにおけるColumnの型変換については、今回取り上げた Table_map_log_event や Rows_log_event は参考になるかと思います。

また、RBRに関するWorkLogはまだまだありますので、関心のある方はこちらにも目を通されると良いかもしれません。

以上で第一部・完となります。気が向いたら、またRBRに関するソースコード読んで、つらつらと書くかもしれません。
